一、結果概貌
1、結果結構特征：
- 在效果精度電阻值高過、底于或也是效果精度的戌時完成任務有效果精度人工控制
- 在減壓類型下，3.3V時為1A模擬輸出電壓（VIN為3.6V至5.5V）
- 升壓的形式下3.3V輸出交流電可高達800mA （VIN>2.8V）
- 零丁電傳感器
- 2.5V-5.5V所在相電壓建設規模
- 可變輸送電流值面積為1.8V-5.5V
- 多達95%合作
- 采用低ESR工業陶瓷電容（電袋子）器時照舊堅定相同
- 不需肖特基電子元器件大家庭中的一員-二極管
- 斷電時傳輸斷開連接
- 小于等于1uA的斷電功率
- 超過65uA 的動態瞬時電流
- 應有低能耗風格以提高作用運行業務
- 經久耐用頻率轉運組織形式
- 斷電當代負債分手后斷電
- 欠壓更改無球
2、靈活運用事理圖：
PL9001利用道理圖
3、物品描繪
PL9001不是款1.0A模擬讀取、低背景噪聲、脈寬解調 （PWM） 穩壓-升壓DC-DC轉型成器，可在要高于、如果低于或就是模擬讀取電阻值的模擬讀取電阻值下的任務。該元器具有2個內外部數據同步整流器，可已完成高打球;它不必須內外部肖特基電子元器件大家庭中的一員-二極管。內外部最牢周期 2.5MHz作提供給了簡括的后濾波，并同意回收利用中大型想到器和電阻器。在低短路瞬時電流瞬時電流下，轉型成器打開耗電狀態，以在較寬的短路瞬時電流投資額內堅定高打球。耗電狀態就能夠會被和諧用，逼迫PL9001在PWM狀態下使用。 PL9001很是適合單節鋰鋁離子電池充電運用率。它還要用于三節是堿性的、鎳鎘或鎳氫運用率。宕機方法將功率配件居于待機的情況，導致將動態電感應電流量下降1μA接下來。其他好處包括內部管理人員軟發動、內部管理人員補回、串電掩體、感應電流量限時和過溫掩體。該功率配件使用3mmx3mm的10引腳DFN封裝形式。
4、榜樣合理利用處景
- 所有三節含堿、鎳鎘或鎳氫或單節鋰聚合物電池
- MP3音樂視頻播放軟件
- 手持型式器材
- 圖文快印照相機
- 智妙手機
- 攜便式GPS
- 小型固態硬盤驅動包器電
5、封口相關信息
PL9001頂視圖
PL9001背視圖

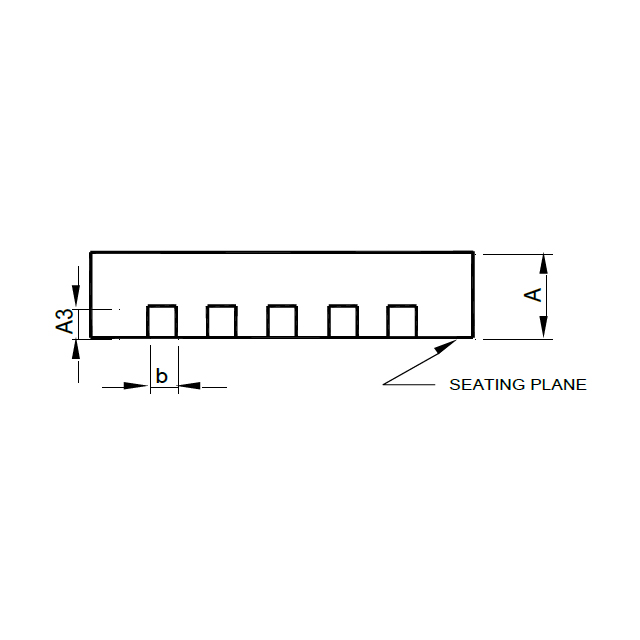

PL9001側視圖
6、管腳界說和攻效描定

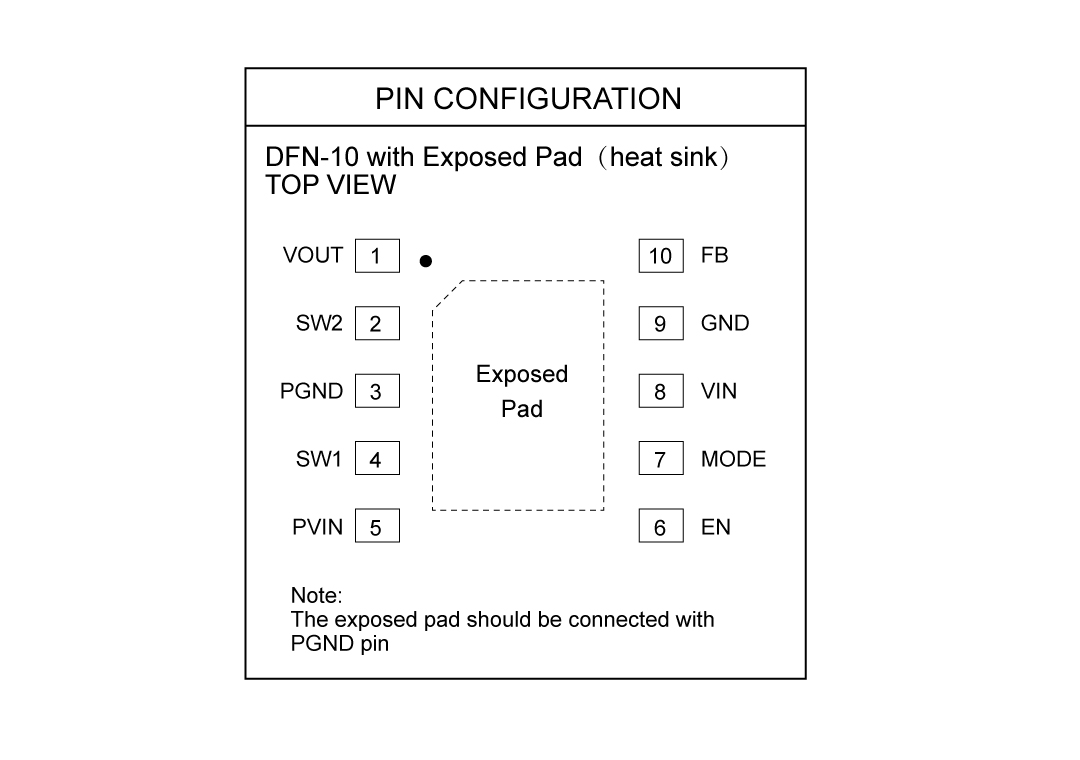

PL9001管腳界說圖
管腳的功效刻畫
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | VOUT | 主動挑選RT形式和CLK形式。內部按時電阻調理裝備的開關頻次；在CLK形式下，裝備與內部時鐘同步 |
| 2 | SW2 | 毗連電感器 |
| 3 | PGND | 電源接地 |
| 4 | SW1 | 毗連電感器 |
| 5 | PVIN | 電源輸出，功率轉換器的電源開關供給電源。 |
| 6 | EN | 啟用輸出（1 啟用，0 禁用） |
| 7 | MODE | 啟用/禁用省電形式,（1 禁用，0 啟用，時鐘旌旗燈號用于同步）。 |
| 8 | VIN | 節制級的電源電壓 |
| 9 | GND | 節制/邏輯接地 |
| 10 | FB | 可調版本的電壓反應 |
二、技術文本文檔
| 范例 | 標題 | 上傳時候 | 文檔下載 |
| 結果規格為書（英語翻譯） | PL9001 Datasheet_en_r1.0 | 2025/06/17 | PDF下載 |
